در جراحی ارتوگناتیک، پس از آنکه جراح استخوان فک را برش میدهد و قطعات آن را جابهجا میکند، یک سوال حیاتی مطرح میشود: چطور مطمئن شویم که فک دقیقاً همانجایی قرار گرفته که در برنامهریزی پیش از عمل تعیین شده؟
پاسخ این سوال، یک ابزار بهظاهر ساده اما بسیار حیاتی است: اسپلینت ارتوگناتیک.
اسپلینت ارتوگناتیک؛ که به آن اسپلینت اکلوزال جراحی یا Surgical Wafer هم میگویند؛ یک وسیله سفارشیساز شده است که در حین عمل بین دندانهای فک بالا و پایین قرار میگیرد تا جراح بتواند موقعیت صحیح فکها را با دقت بالا بازسازی کند. بدون اسپلینت، انتقال دقیق برنامه جراحی به میز عمل تقریباً غیرممکن است.
در سادهترین تعریف، اسپلینت ارتوگناتیک مانند یک «راهنمای فیزیکی» عمل میکند. این وسیله اطلاعات برنامه جراحی را — که روی نرمافزار یا مدل گچی طراحی شده — به داخل اتاق عمل منتقل میکند.
وظایف اصلی اسپلینت ارتوگناتیک عبارتند از:
۱. تثبیت موقعیت قطعات فک در حین عمل پس از استئوتومی (برش استخوان)، قطعات فک بهصورت آزاد هستند. اسپلینت جراح را راهنمایی میکند که این قطعات را دقیقاً در چه موقعیتی ثابت کند.
۲. انتقال اکلوژن طراحیشده به اتاق عمل هدف نهایی جراحی ارتوگناتیک رسیدن به یک اکلوژن (تماس دندانی) متعادل است. اسپلینت همان الگوی اکلوزالی را که در مرحله برنامهریزی طراحی شده، در حین عمل حفظ میکند.
۳. کاهش خطای انسانی در اتاق عمل روشهای سنتی که فقط به قضاوت بصری جراح متکی بودند، خطاهای غیرقابل کنترل ایجاد میکردند. اسپلینت این خطاها را به حداقل میرساند.
در جراحیهای ارتوگناتیک؛ بهخصوص جراحی دو فکی که شامل Le Fort I و BSSO (Bilateral Sagittal Split Osteotomy) است، معمولاً از دو نوع اسپلینت استفاده میشود:
اسپلینت میانی در جراحیهای دو فکی کاربرد دارد. در این نوع جراحی، هر دو فک بالا و پایین جابهجا میشوند و جراح باید مرحله به مرحله پیش برود.
مرحله استفاده: پس از جابهجایی فک بالا (ماگزیلا) و پیش از جابهجایی فک پایین (ماندیبل).
کارکرد: اسپلینت میانی موقعیت جدید ماگزیلا را نسبت به ماندیبل طبیعی (هنوز جابهجا نشده) ثابت میکند. این کار به جراح اجازه میدهد مرحله اول جراحی را با دقت تکمیل کند قبل از اینکه سراغ فک پایین برود.
اسپلینت نهایی پس از جابهجایی هر دو فک استفاده میشود.
مرحله استفاده: پس از کامل شدن هر دو استئوتومی.
کارکرد: موقعیت نهایی هر دو فک را در کنار یکدیگر تثبیت میکند تا ثابتسازی (Fixation) با پلیتها و پیچها بهدرستی انجام شود.
مدت استفاده پس از عمل: در برخی موارد، اسپلینت نهایی برای چند هفته پس از عمل هم توسط بیمار استفاده میشود تا ثبات اکلوزال حفظ شود — بهخصوص در جراحیهای سگمنتال یا در بیمارانی که قبل از عمل بیثباتی اکلوزال داشتند.
این بخش برای جراحانی که میخواهند بدانند چرا اسپلینت دیجیتال اهمیت دارد، حیاتی است.
در روش کلاسیک، اسپلینت بر اساس مدل گچی دندانها ساخته میشود. جراح و ارتودنتیست مدل گچی را روی یک آرتیکولاتور (articulator) نیمهتنظیمشده قرار میدهند و با استفاده از facebow transfer، جابهجایی فکها را شبیهسازی میکنند. سپس اسپلینت از رزین آکریل ساخته میشود.
محدودیتهای روش سنتی:
در رویکرد دیجیتال، اسپلینت مستقیماً از دادههای VSP (Virtual Surgical Planning) طراحی و تولید میشود:
۱. اسکن CBCT سهبعدی از ساختار استخوانی بیمار ۲. اسکن داخلدهانی (Intraoral Scan) از دندانها ۳. طراحی دیجیتال جابهجایی فکها در نرمافزار ۴. طراحی اسپلینت بر اساس موقعیت نهایی تعیینشده ۵. تولید با پرینت سهبعدی یا فرزکاری (Milling)
برتریهای علمی اثباتشده:
مطالعات علمی متعددی دقت اسپلینتهای CAD/CAM را با روش سنتی مقایسه کردهاند. یک کارآزمایی بالینی تصادفیسازیشده سهکور (Triple-blind RCT) که بر روی ۲۰ بیمار نیازمند جراحی دو فکی انجام شد، نشان داد که اسپلینتهای میانی دیجیتال (طراحیشده با CBCT و اسکن داخلدهانی) دقت قابل مقایسه و در برخی معیارها برتر از روش سنتی دارند.
همچنین یک مطالعه کادورریک (Cadaveric Study) منتشرشده در PubMed نشان داد که اسپلینتهای CAD/CAM میتوانند repositioning ماگزیلا را با خطای کمتر از ۲ میلیمتر در بیشتر معیارها انجام دهند ؛ که از نظر بالینی قابلقبول و معنادار است.
از نظر استحکام مکانیکی، مطالعات نشان دادهاند که اسپلینتهای فرزکاریشده (Milled) بالاترین مقاومت به شکست را دارند (میانگین ۳۰۵۱ نیوتن)، در مقایسه با اسپلینتهای پرینتشده (۱۴۸۹ نیوتن) و آکریل سنتی (۱۳۰۴ نیوتن).
در رویکرد نوین Surgery-First ؛ که در آن جراحی پیش از ارتودنسی انجام میشود — اسپلینت نقش حتی مهمتری پیدا میکند.
در این رویکرد، دندانها هنوز در موقعیت نهایی ارتودنتیک قرار ندارند. بنابراین اسپلینت باید تنها راهنمای جراح برای repositioning دقیق فکها باشد. بدون یک اسپلینت دیجیتال دقیق که مستقیماً از VSP استخراج شده، اجرای موفق رویکرد Surgery-First بسیار دشوار میشود.
اسپلینتهای مدرن از مواد زیر ساخته میشوند:
رزین بیومدیکال (Biomedical Resin): استاندارد طلایی برای اسپلینتهای پرینتشده. این مواد غیرسمی، غیرتحریکزا و مناسب برای استفاده حین جراحی هستند.
رزین آکریل شفاف (Clear Acrylic Resin): در روش سنتی کاربرد دارد. شفافیت آن به جراح کمک میکند تماس اکلوزال را مستقیماً ببیند.
رزین فلکسیبل: نسل جدیدی از مواد که ترکیبی از انعطاف و استحکام را ارائه میدهند و برای بیمارانی که اسپلینت را پس از عمل هم باید استفاده کنند مناسبترند.

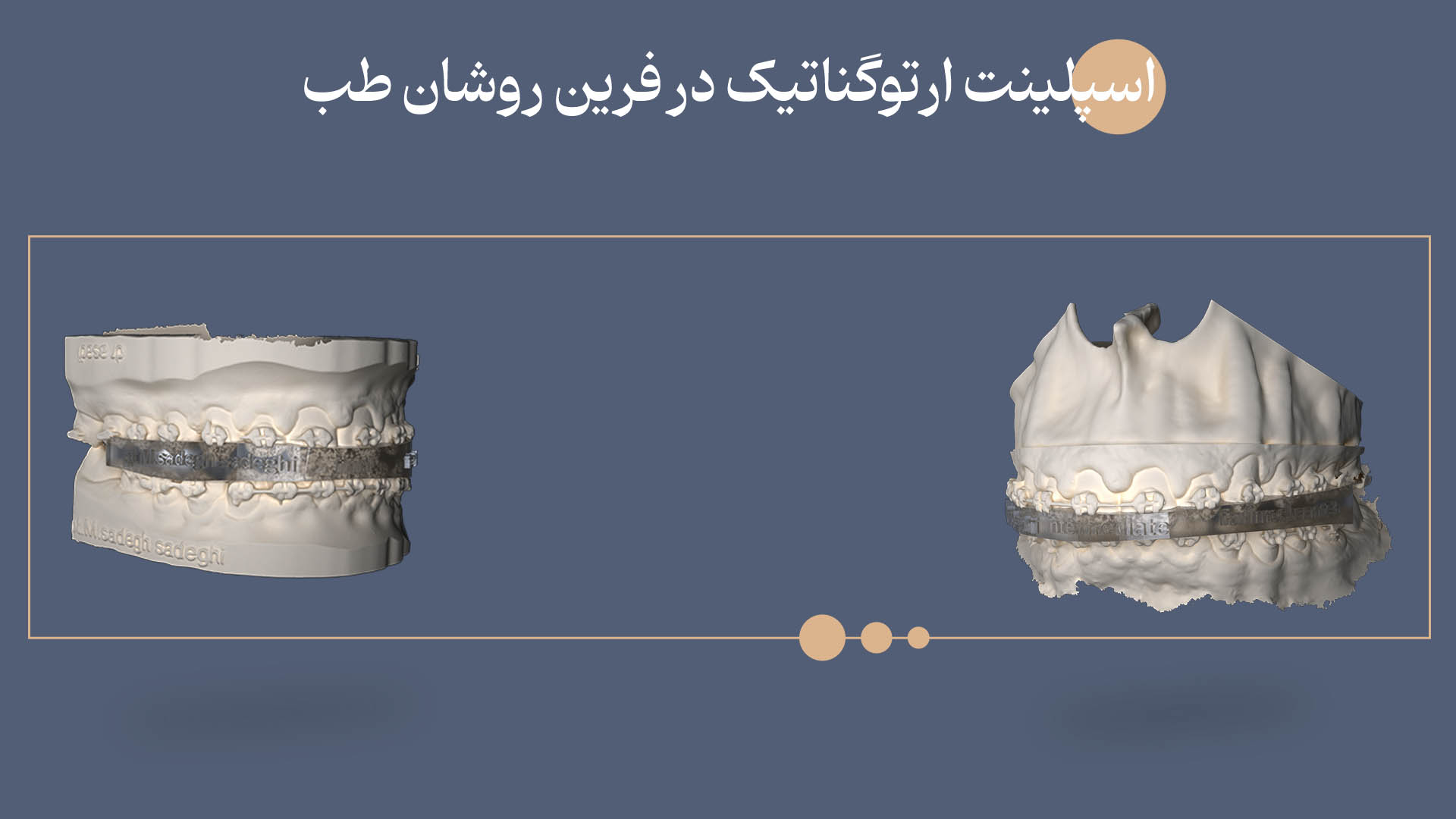

در فرین روشان، اسپلینتهای ارتوگناتیک بهصورت کاملاً دیجیتال و در چارچوب گردشکار VSP طراحی و تولید میشوند.
فرایند کار به این شکل است:
۱. دریافت دادههای CBCT و اسکن داخلدهانی بیمار ۲. ادغام دادهها و ساخت مدل سهبعدی در نرمافزار تخصصی ۳. برنامهریزی دیجیتال جراحی (Le Fort I، BSSO، ژنیوپلاستی و غیره) ۴. طراحی اسپلینت میانی و نهایی مستقیماً از خروجی VSP ۵. تولید با پرینتر سهبعدی با رزین بیومدیکال ۶. آزمایش فیت (Fit Check) پیش از ارسال به جراح
این گردشکار یکپارچه تضمین میکند که اسپلینت دقیقاً با برنامه جراحی هماهنگ است — نه یک وسیله مجزا که ممکن است خطاهای جدیدی به فرایند اضافه کند.
برای اطلاعات بیشتر درباره جراحی ارتوگناتیک دیجیتال و نقش گایدهای جراحی در دقت عمل، صفحات مرتبط را مطالعه کنید.
اسپلینت ارتوگناتیک یک وسیله ساده بهنظر میرسد، اما در واقع پل ارتباطی بین برنامهریزی دیجیتال و اجرای واقعی در اتاق عمل است. دقت جراحی فک — هم از نظر عملکردی و هم زیبایی؛ بهطور مستقیم به کیفیت اسپلینت وابسته است.
تفاوت بین یک اسپلینت سنتی آکریلی با خطاهای تجمعی غیرقابل کنترل، و یک اسپلینت دیجیتال استخراجشده مستقیم از VSP، میتواند تفاوت بین یک نتیجه قابلقبول و یک نتیجه بینقص باشد.
منبع علمی: Accuracy evaluation of CAD/CAM generated splints in orthognathic surgery — PMC/PubMed
لینک: https://www.ncbi.nlm.nih.gov/pmc/articles/PMC4514936/
